HWT2 (Montaż na rurze)

Opis

Obsługa bez wysiłku

  • Powierzchnia dotykowa 16 cm²
  • Montaż na rurze
  • Nadaje się do rur Ø 30, 34 i 35 mm



ZASTOSOWANIE: TRANSPORT PUBLICZNY

  • Personalizacja
    Symbole i kolory obudowy
  • Zgodność z TSI-PRM
    dostępne piktogramy i alfabet Braila
  • Optyczne informacje zwrotne za pomocą diod LED
    nie potrzeba siły uruchamiającej
  • Zwrotne informacje dźwiękowe

Pobieranie HWT2

csm_CAPTRON-Thumb-SENSORswitches-Catalog_be86d76aeb
SENSORswitch Katalog produktów

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_thumb-CAPTRON-certificate-ece-r118_62db300f72
Certyfikat dla normy ECE-R118

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_EG-Certificate_TSI-PRM_CHTseries_2021_7aea30bec9
TSI-PRM dokumentacja techniczna "SENSORswitch"

+ Pobierz DE
+ Pobierz EN
+ Pobierz PL
csm_CAPTRON-Thumb-SENSORswitches-HWT2-symbol-list_f161dae994
Lista symboli "HWT2-Serie"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL

Usługi i Wsparcie

Poproś o wycenęCentrum pobieraniaPomoc techniczna

Grafiki produktu

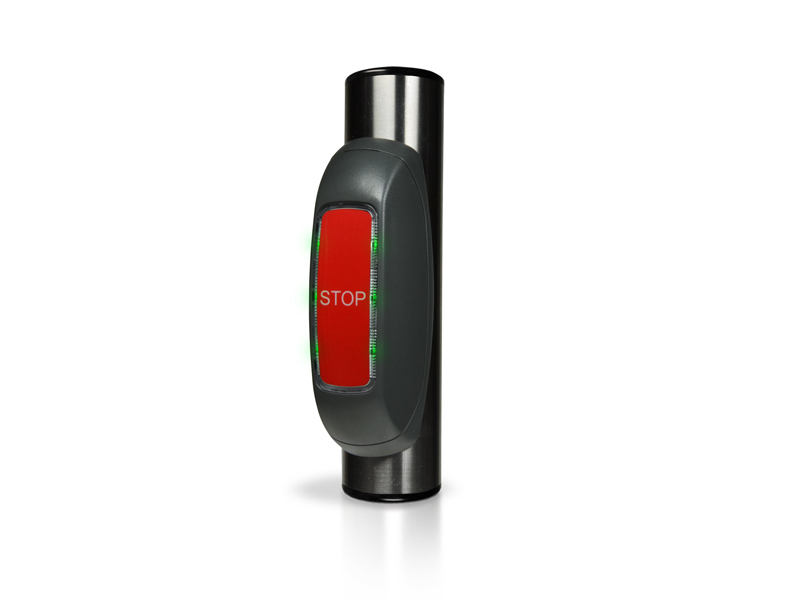

CAPTRON-SENSORswitches-HWT2-grey

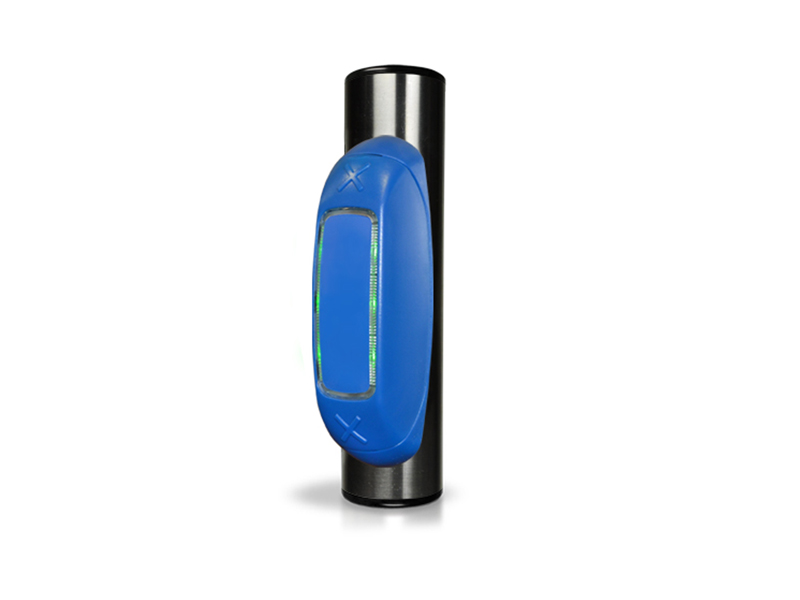

CAPTRON-SENSORswitches-HWT2-blue

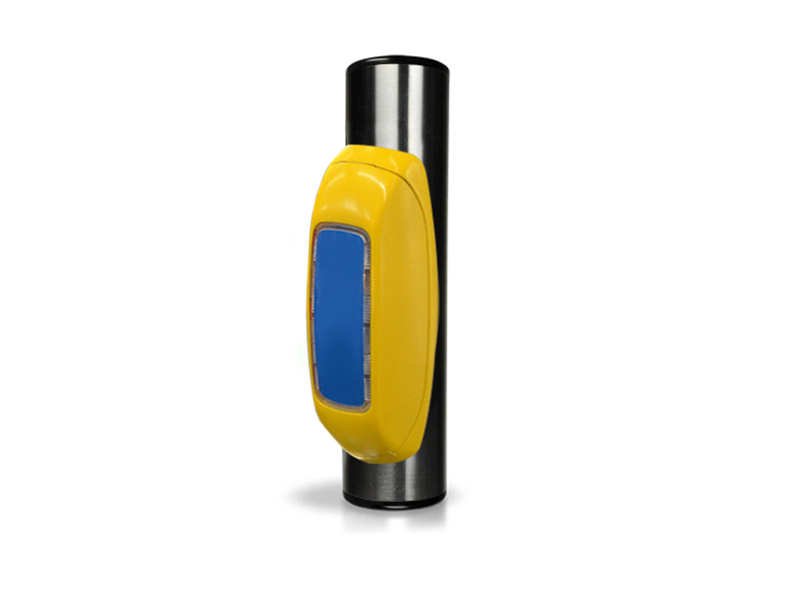

CAPTRON-SENSORswitches-HWT2-yellow

Rysunki techniczne

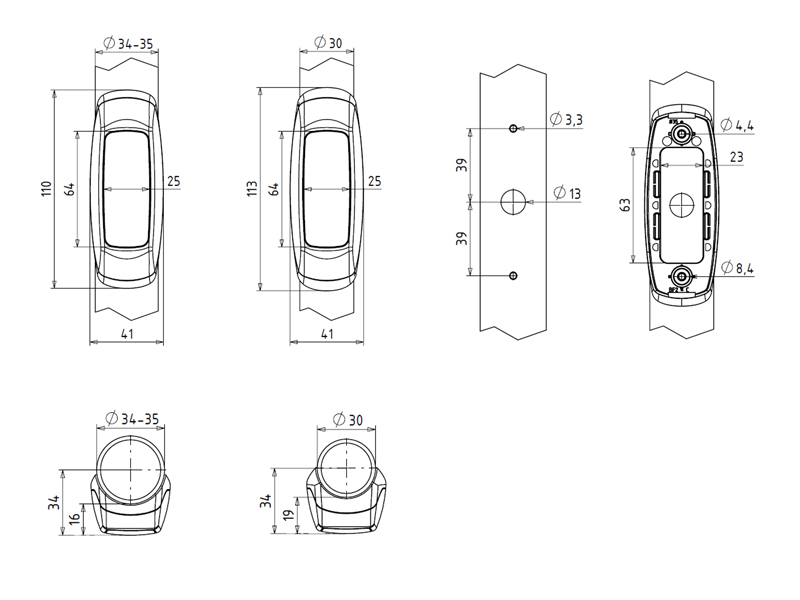

CAPTRON-SENSORswitches-drawing-HWT2

Grafiki aplikacji

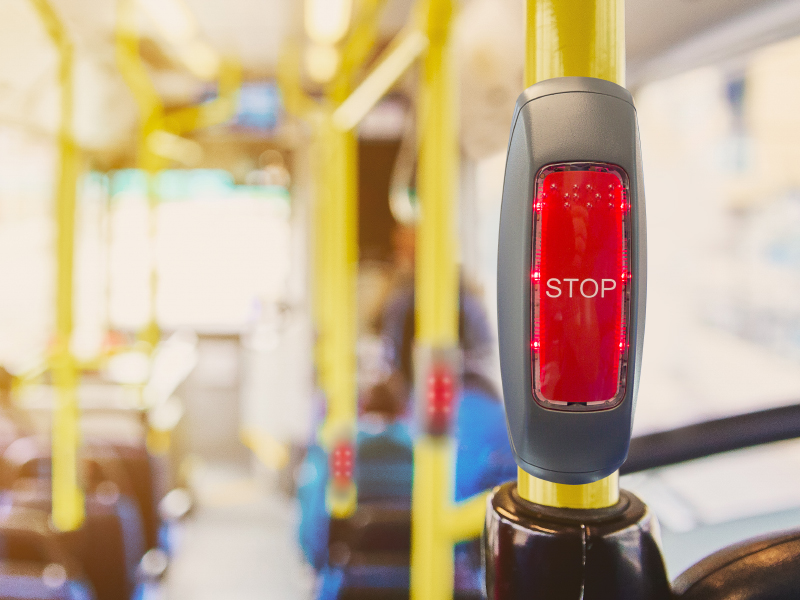

CAPTRON-SENSORswitches-HWT2-Application-005

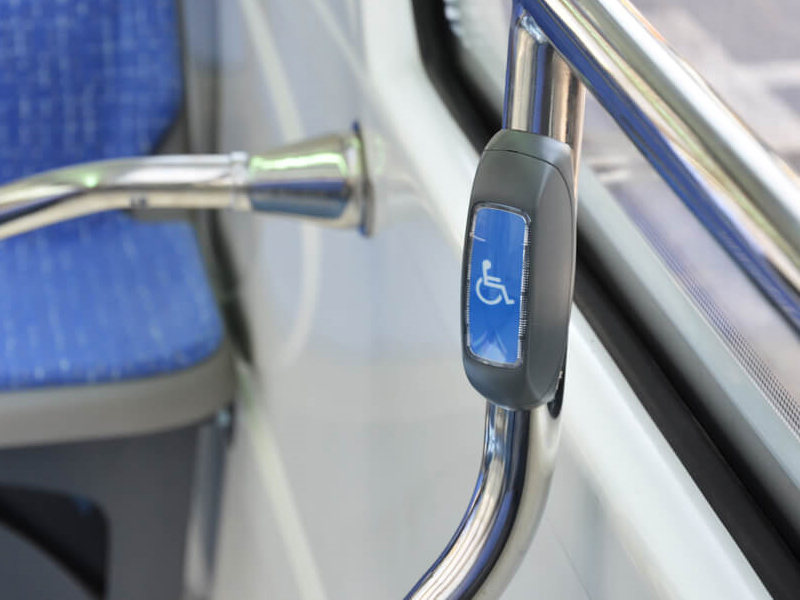

CAPTRON-SENSORswitches-HWT2-Application-002

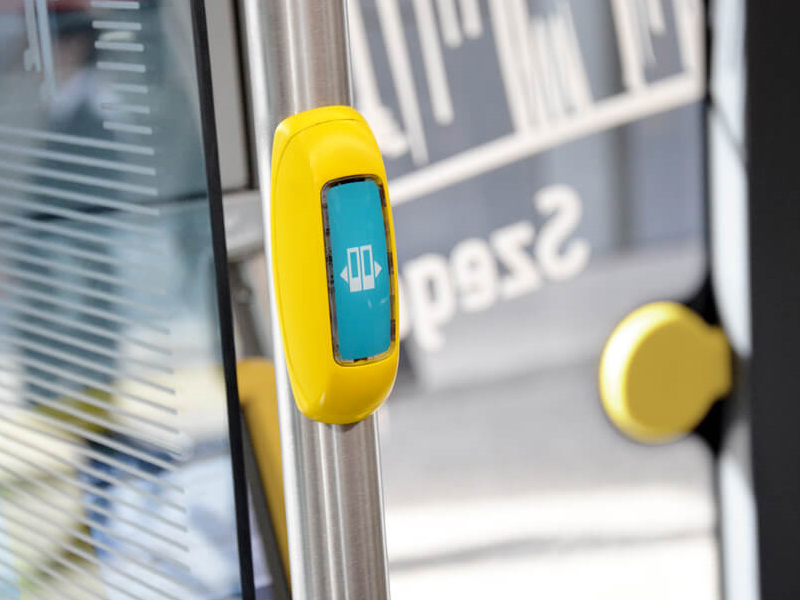

CAPTRON-SENSORswitches-HWT2-Application-001

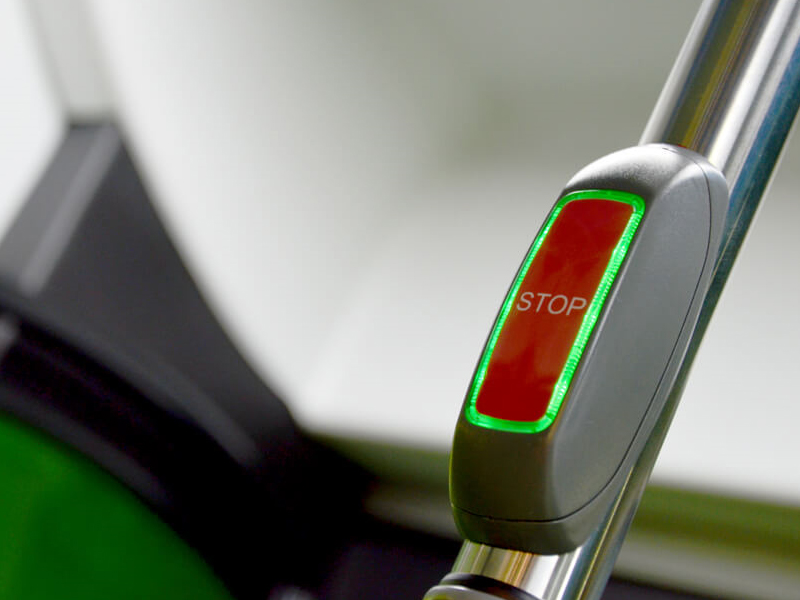

CAPTRON-SENSORswitches-HWT2-Application-004

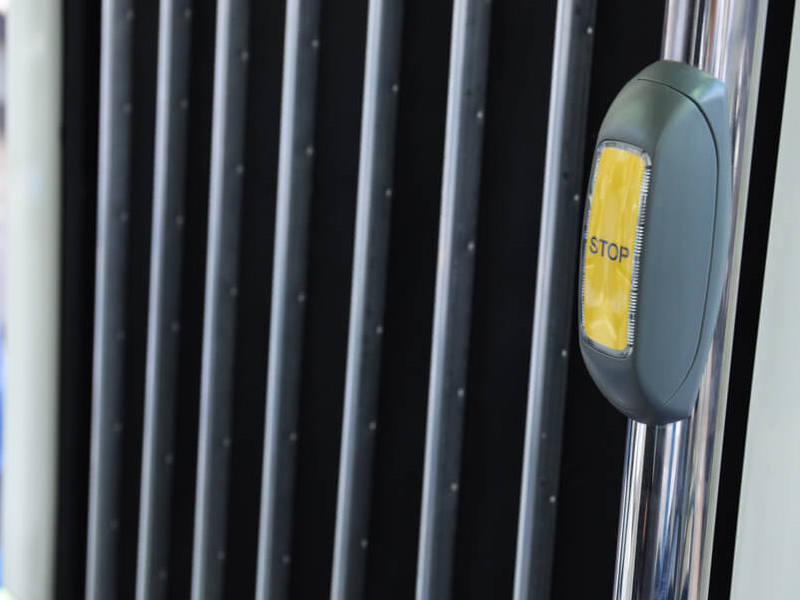

CAPTRON-SENSORswitches-HWT2-Application-003

Kolory obudowy

  • RAL3020-VerkehrsrotCzerwona obudowa (RAL 3020)
  • RAL1023-VerkehrsgelbŻółta obudowa (RAL 1023)
  • RAL6024-VerkehrsgruenObudowa zielona (RAL 6024)
  • RAL5017-VerkehrsblauObudowa niebieska (RAL 5017)
  • RAL9017-VerkehrsschwarzCzarna obudowa (RAL 9017)
  • RAL7043-VerkehrsgrauBObudowa ciemnoszara B (RAL 7043)

Funkcje

  • acousticInformacja akustyczna: sygnał dźwiękowy
  • dynamicFunkcja: dynamiczna (ograniczona długość sygnału)
  • automaticAutomatyczny
  • manualRęczna
  • pnpWyjście przełączające: tranzystor PNP

Specyfikacje

Napięcie zasilania 10…32V DC
Feedback optyczny 12 diod LED o zmiennym kolorze (maks. 2 kolory)
Akustyczna informacja zwrotna Sygnał dźwiękowy (opcjonalnie)
Metoda montażu montaż śrubowy
Połączenie JST 2.54, 3 pinowy (automatyczne)
JST 2.54, 2+3 pinowe (manualne)
Sygnał wyjściowy Dynamiczny
Wyjście PNP
Temperatura robocza -30°C...+80°C
Materiał obudowy mieszanka PC-ABS
Materiał wykonania Poliwęglan (PC)
