CHT7-2 (Standard)
Opis
Funkcja jednostronna od wewnątrz
Idealny do zadrukowanych powierzchni szklanych lub do montażu na ścianie
- Powierzchnia dotykowa Ø 63 mm
- montaż klejony
- 14 mm wysokości wewnątrz
- Nachylenie profilu 90 °
ZASTOSOWANIE: TRANSPORT PUBLICZNY | BUDOWNICTWO
- Personalizacja
symbolei kolory obudowy
- Zgodność z TSI-PRM
dostępne piktogramy i alfabet Braila
- Optyczne informacje zwrotne za pomocą diod LED
nie potrzeba siły uruchamiającej
- 100% wodoodporny i olejoodporny - IP69K
czujnik jest całkowicie zalany syntetyczną żywicą
- Dotykowe informacje zwrotne (wibracje)
Pobieranie CHT7-2
Usługi i Wsparcie
Grafiki produktu

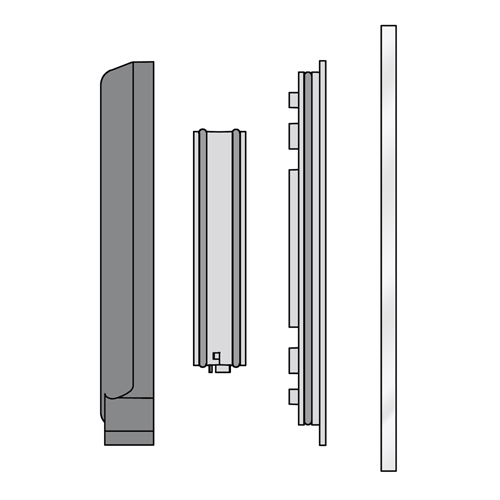

Rysunki techniczne
Grafiki aplikacji
Kolory obudowy
Czerwona obudowa (RAL 3020)- Żółta obudowa (RAL 1023)
- Obudowa zielona (RAL 6024)
- Błękitna obudowa (RAL 5015)
- Czarna obudowa (RAL 9017)
- Szara obudowa A (RAL 7042)
Funkcje
Dotykowa informacja zwrotna: wibracja- Funkcja: dynamiczna (ograniczona długość sygnału)
- Półautomatyczna
- Wyjście przełączające: tranzystor PNP
Specyfikacje
| Napięcie zasilania |
24V DC |
| Sygnał wyjściowy |
ok. 300 ms (dynamiczne) |
| Feedback optyczny |
16 diod LED o zmiennym kolorze (maksymalnie 2 kolory) |
| Dotykowa informacja zwrotna |
Wibracja |
| Metoda montażu |
montaż klejowy |
| Połączenie |
JST |
| Wyjście |
PNP |
| Temperatura robocza |
-30°C...+80°C |
| Materiał wykonania |
Poliwęglan (PC) |
| Materiał obudowy |
Polikarbonat (PC) |
Pasujące akcesoria
CHT-46-#
Kabel 4-pinowy JST do: | CHT3 | CHT4 | CHT5 | CHT51 | CHT6 | CHT61 | CHT7 | CHT9 |
- Dostępny w różnych długościach
- Kabel wykonany z materiału trudnopalnego
- Kabel 4-żyłowy
- Wtyczka JST 2.54
ZASTOSOWANIE: TRANSPORT PUBLICZNY | Technika automatyzacji
CRM1-RW
Przekaźnik 110V z wyjściem NO / NC
- Wejście PNP
- Wyjście NO i NC
- Napięcie przełączające 110V
- Napięcie robocze 24V
ZASTOSOWANIE: AUTOMATYKA PRZEMYSŁOWA | USŁUGI BUDOWLANE
