Sensory optyczne OGLW / ORL

Opis

Technologia pomiarowa CAPTRON TCP dla robotów przemysłowych zapewnia bardzo dokładną kalibrację narzędzia z powtarzalnością 0,01 mm. Seria TCP Laser Measurement Unit (Tool Center Point) do dokładnego pomiaru i kalibracji narzędzi i urządzeń robota jest stosowana na całym świecie na liniach produkcyjnych w różnych typów robotów, takich jak: w robotach dozujących, robotach klejących, robotach spawalniczych, robotach lutujących oraz do wykrywania w przemyśle spożywczym.

Dzięki jednostkom pomiarowym TCP do robotów przemysłowych można w niezawodny sposób wykrywać zarówno obiekty metalowe, jak i niemetaliczne. Dzięki stopniowym pomiarom osi X i Y unikasz błędnych pomiarów powodownych przez odbicia wiązek laserowych.

Niezwykle kompaktowe, płaskie lub otwarte: CAPTRON oferuje szeroką gamę różnych typów jednostek pomiarowych TCP. Zintegrowane otwory montażowe umożliwiają precyzyjne pozycjonowanie w produkcji seryjnej. Opcjonalne połączenie typu slave z wtyczką M8 umożliwia podłączenie i zasilanie dodatkowego czujnika.

Pobieranie

csm_CAPTRON-Thumb-Optical-Sensors-Catalog_8c23065144
Katalog "Czujniki optyczne"

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_ORL2-40T-2PO6-2PS6_5d880f9e94
STEP: 40 mm Ring TCP - ORL2-40T-2PS6

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_OGLW2-40T-2PS6_f8a54c4bf3
STEP: 40 mm TCP - OGLW2-40T-2PS6

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_OGLW2-70T4-2PS6_d63bad1b11
STEP: 70 mm TCP - OGLW2-70T4-2PS6

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL
csm_OGLW2-70T5-2PS6_62f202991f
STEP: 70 mm TCP - OGLW2-70T5-2PS6 (z przewodem slave)

+ Pobierz DE
+ Pobierz EN
+ Pobierz CN
+ Pobierz PL

Usługi i Wsparcie

Poproś o wycenęCentrum pobieraniaPomoc techniczna

Kluczowe parametry

  • Metrologia laserowa TCP
    Precyzyjna korekta osi X, Y i Z.
  • Konstrukcja oszczędzająca miejsce
    Niezwykle kompaktowa, płaska lub otwarta konstrukcja
  • Precyzyjne pozycjonowanie
    Otwory przystosowane do dokładnego pozycjonowania
  • Łatwa instalacja
    Minimalne nakłady na okablowanie, jednoczęściowa konstrukcja
  • Dodatkowe opcje
    Kołnierz ochronny przed uszkodzeniem lub zanieczyszczeniem,
    Złącze dedykowane dodatkowym czujnikom

Produkty

csm_CAPTRON-Optical-Sensors-ORL2-40T-2PS6_b39f328f37

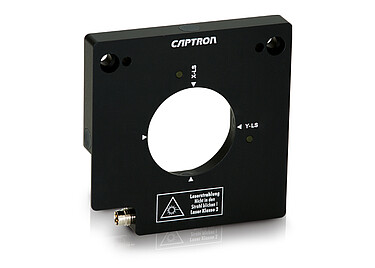

ORL2-40T-2PS6

Jednostka pomiarowa TCP 40 mm

  • Szczególnie płaska konstrukcja
  • Mniejszy wysiłek związany z instalacją i regulacją
  • Dopasowane otwory do dokładnego pozycjonowania
  • Korekta w osiach X Y Z.

ZASTOSOWANIE: BUDOWA INSTALACJI PRZEMYSŁOWYCH | Technika automatyzacji

Produkty
csm_CAPTRON-Optical-Sensors-OGLW2-40T-2PS6_b5f4ef72a2

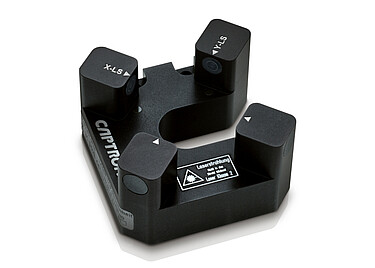

OGLW2-40T-2PS6

Jednostka pomiarowa TCP 40 mm

  • Niezwykle kompaktowa konstrukcja
  • Korekta w osi XYZ.


ZASTOSOWANIE: BUDOWA INSTALACJI PRZEMYSŁOWYCH | Technika automatyzacji

Produkty
csm_CAPTRON-Optical-Sensors-OGLW2-70T4-2PS6_a9cfd55ef5

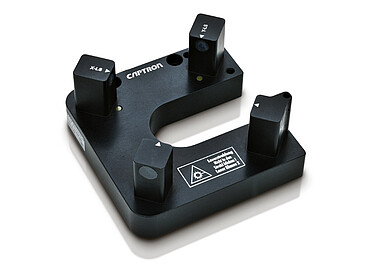

OGLW2-70T4-2PS6

Jednostka pomiarowa TCP 70 mm

  • Kompaktowa konstrukcja
  • Dopasowane otwory do dokładnego pozycjonowania
  • Korekta w osiach X, Y i Z.

ZASTOSOWANIE: BUDOWA INSTALACJI PRZEMYSŁOWYCH | Technika automatyzacji

Produkty
csm_CAPTRON-Optical-Sensors-OGLW2-70T5-2PS6-Slave_a00c404279

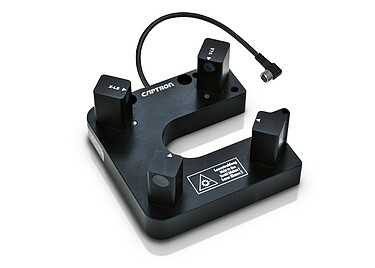

OGLW2-70T5-2PS6 (z połączeniem typu Slave)

Jednostka pomiarowa TCP 70 mm

  • Kompaktowa konstrukcja
  • Dopasowane otwory do dokładnego pozycjonowania
  • Korekta na osiach X, Y i Z.
  • Złącze podrzędne dla dodatkowych czujników

ZASTOSOWANIE: BUDOWA INSTALACJI PRZEMYSŁOWYCH | Technika automatyzacji

Produkty
[Translate to Polnisch:] Software URCap TCP in action

Software URCap (Kalibracja TCP)

  • Upraszcza korzystanie z naszych laserowych jednostek pomiarowych TCP z robotami firmy Universal Robots (UR).
  • Automatyczne monitorowanie i korekta końcówki narzędzia
  • Zawartość zamówienia: Klucz produktu do aktywacji oprogramowania na kontrolerach UR (licencja wieczysta)
  • Instalacja aktualizacji wersji bez dalszej aktywacji oprogramowania

ZASTOSOWANIE: ROBOTYKA
